數控精雕機標準配置包含哪些構件？

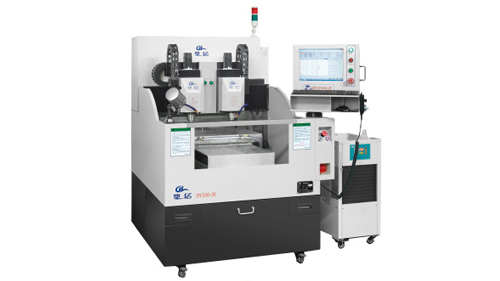

數控精雕機標準包含很多配置和構件，明確精雕機的結構和部件情況，對設備正常使用和維修人員的維護至關重要。鼎拓數控設備秉承打造精品，服務客戶的精神，不斷對精雕機進行優化設計與合理布局，整體性能不斷提升，所推出的精雕機系列結構包括以下幾個部份：

1、主軸

     主軸是一空心軸，前端是7:24的精密錐孔，用于安裝銑刀刀桿錐柄。

2、橫梁

     沿床身做水平移動，其伸出長度根據刀桿的長度進行調節。橫梁一端裝有掛架，用以支承刀桿，避免刀桿的彎曲和振動。

3、工作臺

     由縱向絲桿帶動在滑塊上做縱向移動，使臺面上的工件做縱向進給，臺面上的T型槽用以夾置工件。

4、底座

     用來支承床身和升降臺，內部承切削液。機床底座分為大理石底座和鑄鐵底座。

5、電控柜

     主要包括：手輪、手持、操作面板、報警燈、XYZ軸驅動器、主軸變頻器、I/O轉換板、風扇、電源等。

6、轉向臺

     使工作臺在水平面內扳轉一定的角度（±45°），以便銑削螺旋槽等。

7、三角升降臺

     可以使整個工作臺沿床身垂直導軌上下移動，用于調節工件與銑刀的距離和垂直進給。

8、滑塊

     位于三角升降臺水平導軌上，使工作臺做縱向移動。

9、床身

    用來固定和支承銑床的各個部件。頂部設有供橫梁挪動的水平導軌，前壁有矩形垂直導軌，供工作臺上下挪動。內部裝有主電機，主軸變速機構，電器設備。

    床身部份包括：鈑金，工作臺，主軸，絲杠、對刀儀、伺服、機床照明燈、CCD定位儀、自動換刀設備。

10、控制系統

控制卡和計算機。維宏、寶元、臺達三種控制系統，根據客戶的生產加工情況來選擇最合適利于生產的控制系統。
